V času, ki je potreben za zavezovanje čevljev-približno 20 sekund-Xianku 3D skener telesazajame več podatkov o vašem telesu, kot bi jih osebni trener, kiropraktik in krojač lahko zbrali v eni uri. Toda kako deluje? V čem se strukturirano svetlobno skeniranje razlikuje od globinskih kamer v vašem pametnem telefonu? In zakaj je ta tehnologija pomembna za zdravje spanja?
Potopimo se v inženiring, ki stoji za prvim na svetuSistem izbire vzmetnic in vzglavnikov-, ki ga poganja umetna inteligenca.
Meje tradicionalnih meritev
Zgodovinsko gledano je izbira vzmetnice vključevala malo več kot merilni trak, tehtnico in subjektivni "test udobja". Tudi v kliničnih okoljih se ocena drže pogosto opira na vizualno opazovanje, goniometre in ročne palpacijske-metode, ki so same po sebi subjektivne in omejene v natančnosti.
Razmislite, kaj tradicionalne metode pogrešajo:
- 3D kontura: Tračni meter meri obseg, ne pa tudi oblike. Dve osebi z enakim obsegom bokov imata lahko popolnoma različno obliko bokov, kar vpliva na njuno interakcijo s površino vzmetnice.
- Ukrivljenost hrbtenice: Vizualna ocena ne more kvantificirati subtilnih stranskih krivin (skolioza) ali sagitalnih neravnovesij (kifoza/lordoza), ki dramatično vplivajo na poravnavo spanja.
- Asimetrija: Visoka ramena, nagib medenice in rotacijska neravnovesja je težko natančno izmeriti z ročnimi orodji.
- Dinamični odnosi: Razmerje med širino ramen, širino bokov in ukrivljenostjo hrbtenice določa idealno podporo pri spanju-izračun je preveč zapleten za ročne metode.
Strukturirano svetlobno skeniranje rešuje vse te omejitve.
Kaj je strukturirano svetlobno skeniranje?
Strukturirano svetlobno skeniranje je tehnologija 3D slikanja, ki projicira znani vzorec svetlobe (običajno infrardeče) na površino in zajame, kako se ta vzorec deformira. Deformacija vzorca razkrije-tridimenzionalno obliko predmeta.
Sistem Xianku uporabljalastniški strukturirani svetlobni modulizasnovan posebej za skeniranje človeškega telesa. Postopek poteka takole:
1. korak: Projekcija vzorca
Skener projicira natančno mrežo infrardečih pik na uporabnikovo telo. Za razliko od laserskih skenerjev, ki premaknejo eno točko po površini, strukturirana svetloba zajame na tisoče točk hkrati.
2. korak: Zajem slike
Kamere visoke-ločljivosti posnamejo projicirani vzorec iz več zornih kotov. Sistem uporablja dve kameri za doseganje stereo vida-, ki je podoben človeškemu binokularnemu vidu, vendar z veliko večjo natančnostjo.
3. korak: Triangulacija
Z analizo, kako se projicirani vzorec deformira po površini telesa, sistem izračuna 3D koordinate vsake točke. Čim gostejši je vzorec, tem bolj podrobna je rekonstrukcija.
4. korak: Generiranje oblaka točk
Rezultat je »oblak točk«-zbirka milijonov posameznih 3D-koordinat, ki preslikajo površino telesa z milimetrsko natančnostjo. Xiankujev sistem ustvari približno2 milijona oblakov točkna skeniranje, z gostoto28 točk na kvadratni centimeter.
5. korak: 3D rekonstrukcija
Napredni algoritmi pretvorijo oblak točk v neprekinjeno 3D mrežo in ustvarijo realističen model uporabnikovega telesa v razmerju 1:1, ki si ga je mogoče ogledati iz katerega koli kota.
Zakaj sta 2 milijona točk pomembna
Gostota oblaka točk določa raven zajetih podrobnosti. Skeniranje z nizko-gostoto lahko zajame splošno obliko telesa, vendar zgreši subtilne konture, ki so pomembne za zdravje spanja:
| Funkcija | Zakaj je pomembno za spanje |
|---|---|
| Kontura ramen | Določa, koliko rame bočnega spanca pogrezne v vzmetnico |
| Globina ledvene krivine | Narekuje potrebna podpora za spodnji del hrbta |
| Razmerje med boki-in-pasom | Vpliva na poravnavo medenice v vseh položajih spanja |
| Bočna deviacija hrbtenice | Za bolnike s skoliozo je potrebna asimetrična podpora |
| Cervikalna krivina | Določi optimalno višino in višino vzglavnika |
Z 28 točkami na kvadratni centimeter Xianku zajame te lastnosti z zadostno ločljivostjo za klinično pomembne ocene.
Vloga gramofona

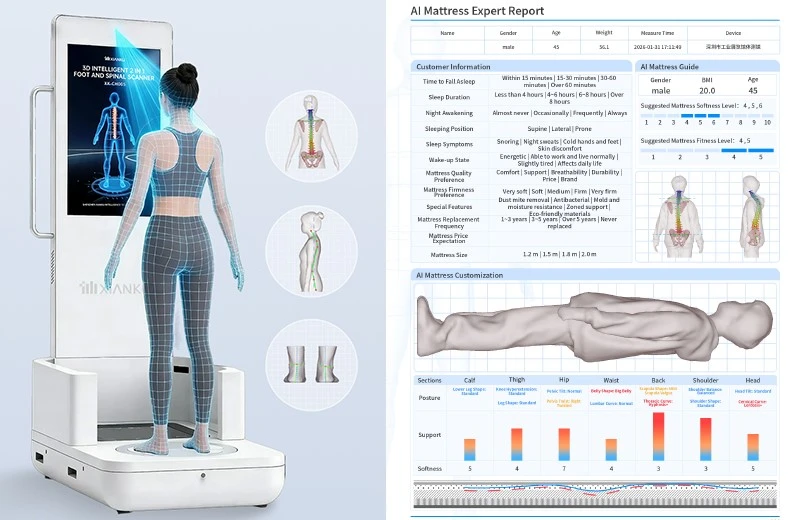

Za razliko od fiksnih skenerjev, ki od uporabnika zahtevajo, da stoji v določenem položaju in se vrti, Xianku uporablja integriran gramofon. Ta oblika ponuja več prednosti:
Konstantna hitrost vrtenja: Vrtljiva plošča se vrti z natančno nadzorovano hitrostjo, kar zagotavlja enakomerno pokritost in odpravlja zamegljenost gibanja.
Optimalna merilna razdalja: Uporabnik stoji na določeni razdalji od optičnega bralnika (0,6–0,75 m) in ohranja idealno goriščno razdaljo med skeniranjem.
Popolna 360 stopinjska pokritost: V kombinaciji s širokim vidnim poljem skenerja vrtljiva plošča zagotavlja popolno pokritost vseh telesnih površin, vključno s hrbtom, -ki je kritičen za oceno hrbtenice.
Minimalno gibanje uporabnika: Uporabnik preprosto miruje, medtem ko se gramofon vrti. To zmanjša artefakte gibanja in zagotavlja doslednost skeniranja pri različnih uporabnikih.
Od neobdelanih podatkov do biomehanskih vpogledov
Zajem 2 milijonov točk je impresiven, vendar so neobdelani oblaki točk nesmiselni brez inteligentne analize. Tu nastopijo Xiankujevi algoritmi AI.
Samodejno zaznavanje znamenitosti
Sistem samodejno prepozna anatomske mejnike:
- Acromion (vrh ramena)
- Iliakalni greben (medenica)
- C7 vretence (baza vratu)
- PSIS (posteriorne medenične mejnike)
- Glave stegnenic (kolčni sklepi)
- Pogačice (pogačice)
Skeletna rekonstrukcija
Z uporabo teh mejnikov AI rekonstruira skeletni model, poravnan s površino telesa. To ni generično okostje, pomanjšano na višino-je osebni model okostja, ki temelji na dejanskih konturah površine.

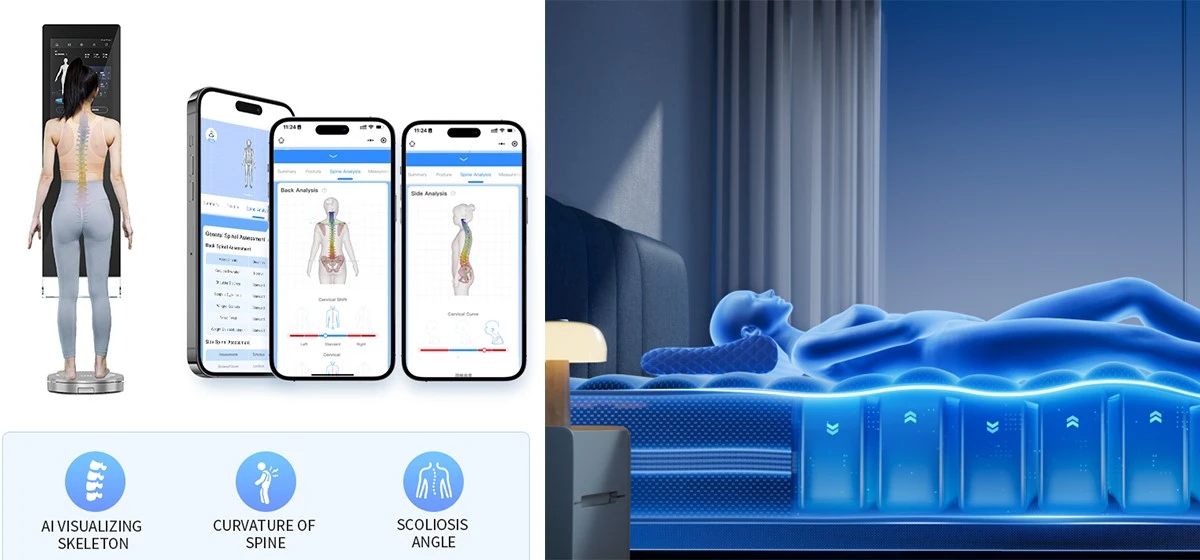

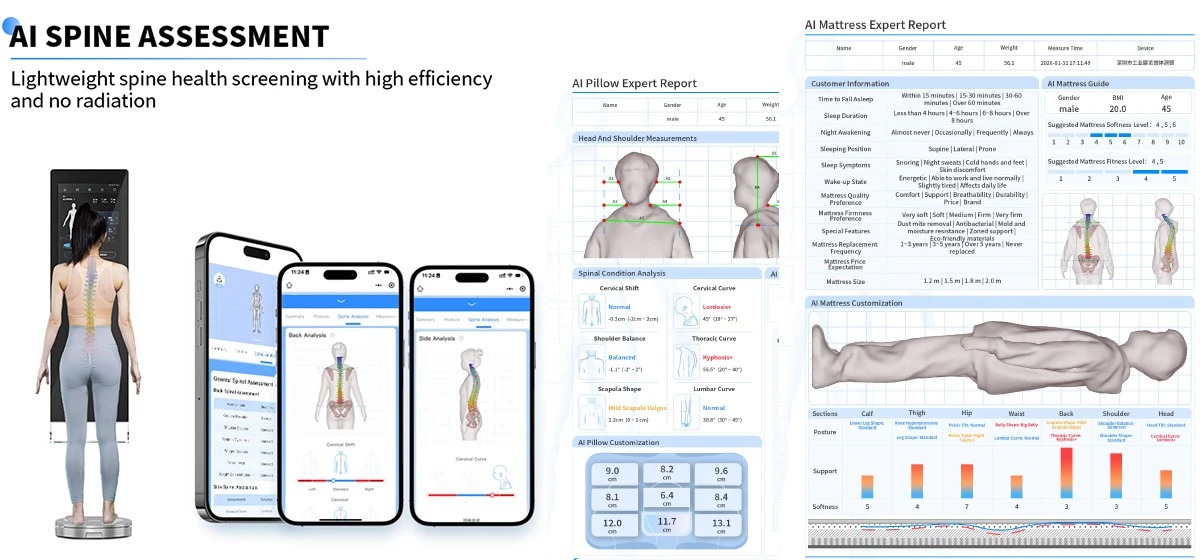

Analiza hrbtenične krivine
Sistem iz hrbtne površine izvleče srednjo črto hrbtenice in izračuna:
- Cobbov kot za odkrivanje skolioze
- Torakalni kot kifoze
- Kot ledvene lordoze
- Indikatorji rotacije vretenc
Kvantifikacija odstopanja drže
AI meri odstopanja od idealne poravnave:
- Drža glave naprej (v stopinjah)
- Zaobljena ramena (v stopinjah)
- Nagib medenice (spredaj/zadaj)
- Asimetrija višine ramen (v milimetrih)
- Poravnava kolen (O/X koti nog)
Kalibracija in natančnost
Za uporabo v medicini in maloprodaji se o natančnosti -ne moremo pogajati. Xiankujev sistem je podvržen strogim protokolom umerjanja:
Tovarniška kalibracija
Vsaka enota je v tovarni individualno umerjena z uporabo natančnih tarč. Podatki o umerjanju so shranjeni v napravi in se nanje nanaša med vsakim skeniranjem.
Okoljska odškodnina
Sistem kompenzira pogoje osvetlitve okolice in zagotavlja dosledne rezultate v razstavnih prostorih, kliničnih ali hotelskih okoljih.
Samopreverjanje-
Med vsakim skeniranjem sistem izvede-preverjanje kakovosti v realnem času in opozori operaterja, če bi položaj ali okoljski dejavniki lahko vplivali na natančnost.
Prednost hitrosti
Zakaj je hitrost pomembna? Razmislite o-aplikaciji iz resničnega sveta:
V razstavnem prostoru posteljnine imajo stranke omejen čas in potrpljenje. Postopek skeniranja, ki traja nekaj minut, povzroči trenje. 20-sekundno skeniranje daje občutek lahkotnosti – stranke bodo bolj verjetno sodelovale, osebje pa lahko obdela več strank na uro.
V kliničnih okoljih je čas denar. 20-sekundno skeniranje nadomesti 15-20 minut ročne ocene, kar zdravnikom omogoča, da se osredotočijo na interpretacijo in zdravljenje namesto na merjenje.
V hotelskih okoljih gostje pričakujejo udobje. Hiter, ne{1}}vsiljiv pregled ob prijavi-omogoča osebno izbiro vzglavnika, ne da bi motili izkušnjo gosta.
Zasebnost in varnost podatkov
Pri kateri koli tehnologiji skeniranja telesa je skrb za zasebnost najpomembnejša. Xianku daje prednost varnosti podatkov:
V-obdelavi naprave
Vse skeniranje in začetna analiza potekata v lokalni strojni opremi naprave. Sistem ne pretaka neobdelanih skeniranih podatkov na zunanje strežnike brez izrecnega dovoljenja.
Šifrirana shramba
Podatki strank so med mirovanjem in med prenosom šifrirani. Dostop je nadzorovan prek sistema CRM z dovoljenji-na podlagi vlog.
Skladnost
Sistem je zasnovan v skladu z GDPR, CCPA in drugimi regionalnimi predpisi o zasebnosti. Uporabniki prejmejo jasne informacije o tem, kako bodo njihovi podatki uporabljeni, in lahko kadar koli zahtevajo izbris.
Bottom Line
Strukturirano svetlobno skeniranje ni novo-že leta se uporablja pri industrijskih pregledih, avtomobilskem oblikovanju in medicinskem slikanju. Toda uporaba te tehnologije za zdravje spanja, s posebnimi zahtevami glede hitrosti, natančnosti in cenovne dostopnosti, je zahtevala leta raziskav in razvoja.
Z dosežkom podjetja Xianku je 3D-skeniranje telesa klinične-stopnje praktično za vsakodnevno uporabo v maloprodaji, gostinstvu in okolju dobrega počutja. Rezultat je sistem, ki v 20 sekundah zajame več podatkov, kot bi jih tradicionalne metode lahko zbrale v eni uri-in te podatke pretvori v učinkovite rešitve za spanje.
V našem naslednjem članku bomo raziskali, kako ti neobdelani podatki postanejo popolna ocena zdravja hrbtenice in zakaj je razumevanje vaše hrbtenice ključ do boljšega spanca.
